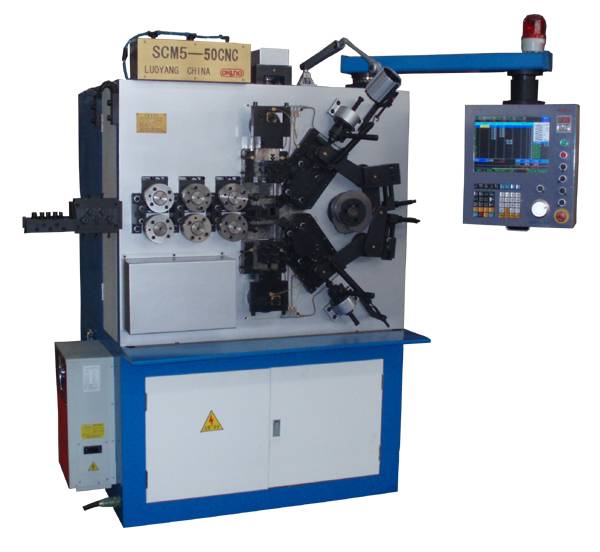

SCM5-50CNC数控卷簧机是我公司针对高精密弹簧而专门设计的机床。本机床可卷制钢丝直径为2.0~5.0毫米，旋绕比3.0-12，弹簧最大外径为70毫米的圆柱、圆锥、中凸、以及变距变径的拉、压弹簧。

　　本机床采用五轴电脑控制。第一轴为送线，有功率为15KW的伺服电机拖动，可实现任意长度的高速送线。（送线速度最高可达120米/分）。而且送线精度达到+0.1毫米。送线滚轮是由汽缸压紧，调整气压的高低，便可调整送线力的大小。二、三、四轴为变径和上、下切断，分别由三台功率3.5KW的伺服电机控制。芯轴的升降有电机控制，既方便又省力。当采用扭切时特别适合生产大直径钢丝小旋饶比的弹簧。本机传动中的所有齿轮，均经过淬硬磨削精加工而成，可保证机床传动的精确及运行平稳。本机还可配置检测探针，用以精确控制弹簧的自由高度。

　　由于本机采用电脑数值控制。实现了人、机对话，所以操作简单、调试方便，并可存储多个弹簧程序，因此，成为生产高精度弹簧的首选设备。





主要技术参数
序 号	名 称	单 位	参 数
1	可卷制铜丝直径	mm	Φ2.0～Φ5.0
2	最大成簧外径	mm	70
3	送线长度		任意
4	最大送线速度	m /min	120
5	送线精度	mm	±0.1
6	送线电机	KW	15
7	切断电机	KW	2×3.5
8	变径电机	KW	3.5
9	变距电机	KW	2.0
10	机床重量	KG	4000
11	机床外型尺寸	mm	1300×1050×1850
